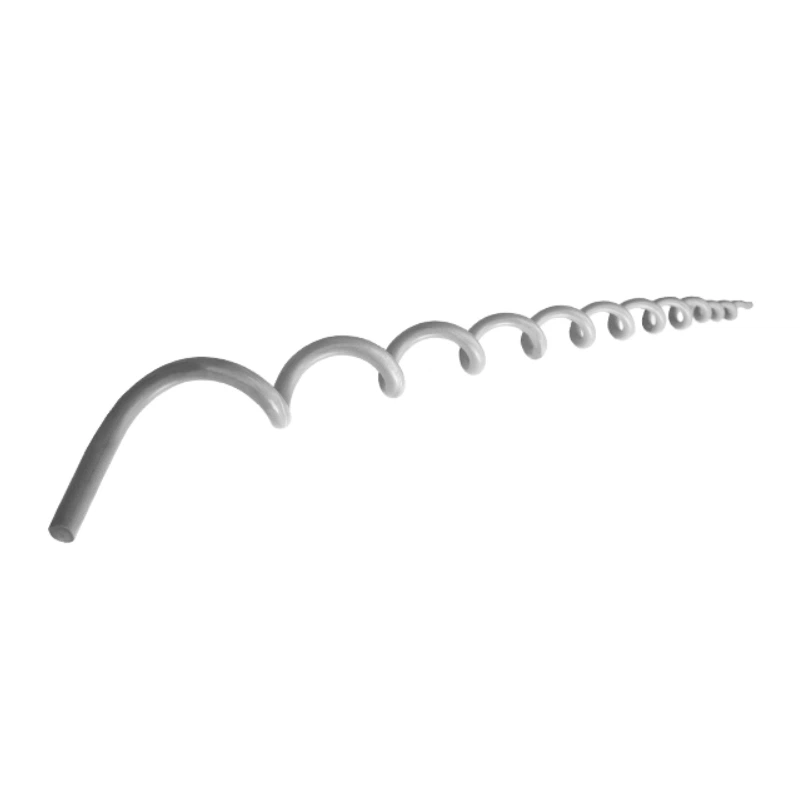

سرپل کمپن ڈیمپر

سرپل کمپن ڈیمپر ایک غیر فعال کمپن دبانے والا آلہ ہے جو بنیادی طور پر اوور ہیڈ ٹرانسمیشن لائنوں (خاص طور پر ہائی وولٹیج/ای ایچ وی کنڈکٹر) کے لئے ڈیزائن کیا گیا ہے۔ یہ ہوا سے حوصلہ افزائی کمپن (جیسے ، آئولین کمپن ، سبسن اسپینلیشن) کی وجہ سے کنڈکٹر کی تھکاوٹ کو پہنچنے والے نقصان کو روکتا ہے۔

سرپل کمپن ڈیمپرس کمپن کے اثرات کو کم سے کم کرکے اور قابل اعتماد برقی ٹرانسمیشن یا تقسیم کو یقینی بناتے ہوئے اوور ہیڈ پاور لائن سسٹم کے استحکام اور لمبی عمر کو برقرار رکھنے میں ایک اہم کردار ادا کرتے ہیں۔ ان ڈیمپرس میں سرپل کے سائز کی دھات یا جامع چھڑی پر مشتمل ہے جو کنڈکٹر یا پاور لائن کے معاون ہارڈ ویئر سے منسلک ہوتا ہے۔ مزید برآں ، وہ اعلی اثر والے پیویسی سے تیار کیے جاتے ہیں ، جو متعدد ADSS فائبر قطر کے ساتھ کام کرنے کے لئے ہیلیکل شکل میں تشکیل دیئے جاتے ہیں۔

اعلی اثر موسم کے خلاف مزاحم پیویسی

آئولین کمپن تخفیف

ورکنگ اصول:

اس میں کنڈکٹر کے گرد ایک یا زیادہ سرپل کے سائز کے لچکدار جسم (عام طور پر موسم سے مزاحم پولیمر جیسے سلیکون ربڑ ، ای پی ڈی ایم ، یا پولیوریتھین) کی خصوصیات ہیں۔ ایک بڑے پیمانے پر بہار کے نظام کے بجائے ، یہ کام کرتا ہے:

مقامی سختی اور نم کو تبدیل کرنا:تنصیب کے مقامات پر مقامی موڑنے والی سختی کو بڑھاتا ہے اور کمپن توانائی کو ختم کرنے کے ل material مواد کی اعلی موروثی نمنگ کا فائدہ اٹھاتا ہے۔

لہر کی تشہیر میں خلل ڈالنا:اس کا سرپل جیومیٹری ٹوٹ جاتا ہے اور کنڈکٹر کے ساتھ کھڑی/سفر کی لہروں کو منتشر کرتا ہے ، جس سے توانائی کے جمع ہونے سے بچ جاتا ہے۔

ایروڈینامک مداخلت (کچھ ڈیزائنوں میں):سطح کے پروٹریشن ہوا کے بہاؤ میں خلل ڈالتے ہیں ، جس سے ورٹیکس بہانے کی باقاعدگی کو کم کیا جاتا ہے۔

ہدف کمپن:

معطلی کلیمپ ، اسپیسر ڈیمپرس ، اور دیگر فکسنگ پوائنٹس میں تھکاوٹ کی ناکامی کو روکنے کے لئے کم تعدد (3-150 ہرٹج) ، چھوٹی طول و عرض ، اعلی سائیکل کمپن کو دباتا ہے۔

ہیلیکل کنڈلی کا ڈھانچہ:سنگل یا ڈبل ​​سرپل ڈیزائن ، کنڈکٹر کے گرد یکساں طور پر زخم۔

اعلی درجے کی مادی خصوصیات:

پولیمر لچک:سلیکون ربڑ ، ای پی ڈی ایم ، یا پولیوریتھین اعلی لچک ، ڈیمپنگ نقصان کا عنصر ، اور موسم کی انتہائی مزاحمت (یووی ، اوزون ، درجہ حرارت ، نمی) کے ساتھ۔

برقی موصلیت:غیر تشکیلاتی مواد۔

شعلہ retardancy:صنعت کے معیارات (جیسے ، آئی ای سی ، اے ایس ٹی ایم) کے ساتھ تعمیل کرتا ہے۔

غیر فعال آپریشن:صفر بیرونی طاقت/بحالی کی ضرورت ہے۔

تیزی سے تنصیب:کنڈکٹروں پر ہاتھ سے کوئلڈ ؛ کوئی خصوصی ٹولز نہیں۔ براہ راست لائنوں کو دوبارہ تیار کرنے کے لئے موزوں ہے۔

کم سے کم وزن:کنڈکٹر ایس اے جی/تناؤ پر نہ ہونے کے برابر اثر۔

تھکاوٹ مزاحم:Withstands cyclic bending (>20- سال کی خدمت کی زندگی)۔

کنڈکٹر کی مطابقت:مختلف کنڈکٹر قطر (حسب ضرورت سائز) کے مطابق ڈھالتا ہے۔

غیر نقصان دہ:نرم مواد کنڈکٹر کھرچنے سے گریز کرتا ہے۔ تناؤ سے پاک ڈیزائن۔

درجہ حرارت کی وسیع رینج:-40 ڈگری سے +70 ڈگری (یا اس سے زیادہ) تک آپریشنل۔

مقصد بلٹ:بجلی کی لائنوں میں ہوا سے متاثرہ کمپن (آئولین/سبپن) کے لئے بہتر بنایا گیا ہے۔

خصوصی طور پر اوور ہیڈ ٹرانسمیشن لائنوں میں بطور اہم پاور لائن ہارڈ ویئر استعمال کیا جاتا ہے:

وولٹیج کی سطح:

ہائی وولٹیج (HV) اور ایکسٹرا ہائی وولٹیج (EHV) سسٹم: 110KV ، 220KV ، 330KV ، 500KV ، 750KV ، 1000KV۔

تنقیدی تنصیبات:

معطلی کے قریب کلیمپ:کمپن اینٹی نوڈس (زیادہ سے زیادہ تناؤ پوائنٹس) پر توازن سے (ہر طرف 1–2 ڈیمپرس) لگایا گیا۔

لانگ اسپینز:ندی/وادی کراسنگ شدید آئولین کمپن کا شکار ہیں۔

ذیلی اسپین oscillation زون:بنڈل کنڈکٹر کی تشکیل۔

اعلی خطرہ والے حصے:کمپن مانیٹرنگ/تجزیہ کے ذریعے شناخت کیا گیا۔

موصل کی اقسام:

ACSR (ایلومینیم کنڈکٹر اسٹیل کو تقویت بخش) ، AAAC (تمام ایلومینیم کھوٹ کنڈکٹر) ، ACSS (ایلومینیم کنڈکٹر اسٹیل کی حمایت یافتہ) ، ACCC (ایلومینیم کنڈکٹر کمپوزٹ کور) ، او پی جی ڈبلیو۔

بنڈل کنڈکٹر:جڑواں ، کواڈ ، یا ہیکس بنڈل میں سب کنڈکٹرز پر وسیع پیمانے پر لاگو ہوتا ہے۔

خلاصہ

بنیادی امتیاز:اسٹاک برج قسم کے ڈیمپرس (ٹنڈ بڑے پیمانے پر جاذب) کے برعکس ، سرپل کمپن ڈیمپر کم تعدد کنڈکٹر کمپن کو دبانے کے لئے ہیلیکل کوئنگ اور ویسکوئلاسٹک ڈیمپنگ کا استعمال کرتا ہے۔

صنعت سے متعلق:مکمل طور پر پاور ٹرانسمیشن نیٹ ورکس میں تعینات ہے۔

کلیدی فائدہ:کنڈکٹر کی تھکاوٹ کے خلاف سرمایہ کاری مؤثر ، بحالی سے پاک تحفظ۔
